AWL背包式空氣—水冷卻器，AAL背包式空氣—空氣冷卻器，及地坑集中式通風式冷卻器是保證電機在不同環境下良好，效率高運轉的三個不同系列冷卻器。

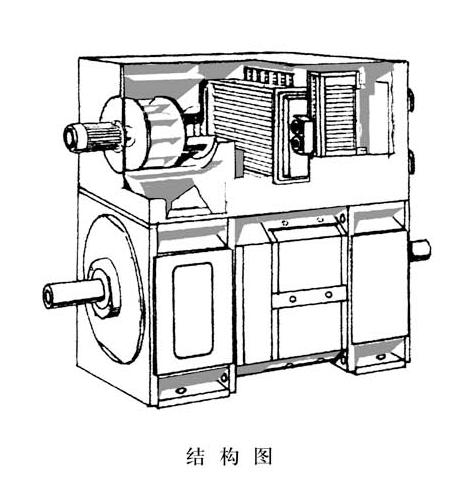

AWL背包式空氣—水冷卻器
AWL背包式空氣—水冷卻器專配大中型交直流電機內部進行封閉式熱交換的裝置，具有冷卻效里好，安裝維護方便等特點。
工作原理
冷卻器安放在電機頂部或側部，其結構是一個鋼板焊接成的通風柜中裝上通風機、冷卻裝置和過濾器等主要部件組成。冷卻器和電機的進出風口相互對準，形成一個封閉的循環系統。它的功能是把電機產生的熱空氣送至熱交熱裝置進行冷卻，熱空氣和冷卻水經過該冷卻裝置之后，依靠冷卻器特殊的結構，實現水、氣之間的熱量交換，從而將加熱了的空氣冷卻，冷卻水將熱量吸收后，通過循環流動帶出機外，通過氣，水不斷的循環，保持電機和部分溫度處于規定的范圍內。過濾器能有效過濾掉風路中的碳粉等塵埃。
結構及工藝特點
1、熱交熱裝置采用整張?zhí)灼浌苁郊夹g(shù)，散熱片與冷卻管組裝后，采用機械方式進行脹管，使之緊密接觸，熱阻小，保證優良的傳熱性能。
2、該系列冷卻器能有效地防止因管接頭漏水而造成損壞電機的事故，用戶使用一段周期后可拆開對每根冷卻管進行清洗，除水垢，以持續保持其良好的換熱效果。
3、過濾器為新型網斗式，過濾效率高、空氣流動阻力小，更換濾料方便，使用性能穩定。
4、空氣動力采用低噪音離心風機，其空氣動力性能曲線平坦、高效區域?qū)挕?br />
5、檢查門采用夾層阻尼結構，有隔音降噪特點。
6、檢測控制系統均位于殼體外，觀察、抄查、控制、維護方便。

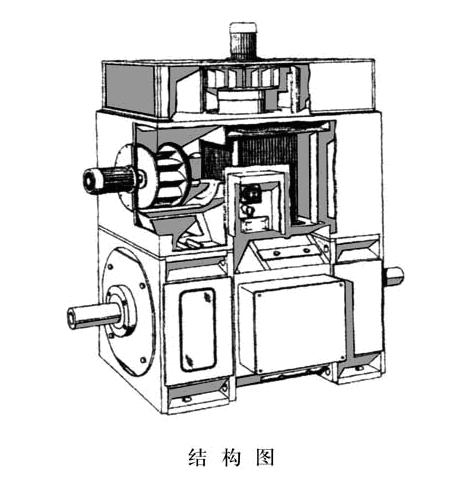

AAL背包式空氣—空氣冷卻器
AAL背包式空氣—空氣冷卻器是專配大中型交直流電機的冷卻產品，具有體積小、冷卻效果好、噪音低、振動小、維護安裝方便，特別適用于缺水源和多塵埃的環境。
工作原理
AAL背包式空氣—空氣冷卻器主要由通風箱、循環風機、冷卻風機、冷卻器等組成。循環風機是將電機內部的熱空氣送入冷卻器進行冷卻，冷卻后的空氣再送入電機。冷卻風機安裝在背包的頂部，環境空氣經過冷卻管后排向外面，這種結構可使用內部的熱空氣被冷卻管吸收后冷卻效果更快，從而保證電機在額定工況下安全可靠運行。
結構及工藝特點
1、冷卻管根據換熱需要采用M型或矩形排列，冷卻管采用鋁管或銅墻鐵壁管，以保證冷卻器良好的換熱性能和防腐能力。
2、空氣動力采用高效低噪音離心風機，其空氣動力性能曲線平坦，高效區域?qū)挕⒃胍舻汀?br />
3、配套直流電機的背包冷卻器內部裝有平板過濾器，過濾風路中的碳粉，過濾效率高、風阻小。
4、循環風機、冷卻風機、平板過濾器采用抽屜式結構，維護保養更方便。
5、背包冷卻器根據需要可立式、臥式安裝。
